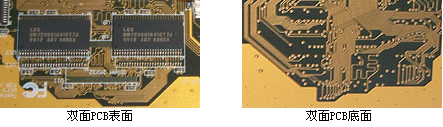

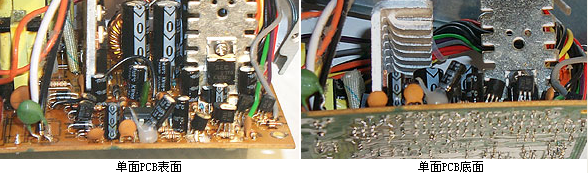

二、双面板（Double-Sided Boards）
    这种电路板的两面都有布线。不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，而且因为布线可以互相交错（可以绕到另一面），它更适合用在比单面板更复杂的电路上。

三、多层板（Multi-Layer Boards）
    为了增加可以布线的面积，多层板用上了更多单或双面的布线板。多层板使用数片双面板，并在每层板间放进一层绝缘层后黏牢（压合）。板子的层数就代表了有几层独立的布线层，通常层数都是偶数，并且包含最外侧的两层。大部分的主机板都是4到8层的结构，不过技术上可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合，一般不太容易看出实际数目。
    我们刚刚提到的导孔（via），如果应用在双面板上，那么一定都是打穿整个板子。不过在多层板当中，如果您只想连接其中一些线路，那么导孔可能会浪费一些其它层的线路空间。埋孔（Buried vias）和盲孔（Blind vias）技术可以避免这个问题，因为它们只穿透其中几层。盲孔是将几层内部PCB与表面PCB连接，不须穿透整个板子。埋孔则只连接内部的PCB，所以光是从表面是看不出来的。
    在多层板PCB中，整层都直接连接上地线与电源。所以我们将各层分类为信号层（Signal），电源层（Power）或是地线层（Ground）。如果PCB上的零件需要不同的电源供应，通常这类PCB会有两层以上的电源与电线层。
