如果让RT脚空接，FSEL接地或接在VIN上，则开关频率为350 kHz或550 kHz。如果采用外接电阻进行开关频率选择，有计算阻值的公式为：R=500 kHz／选择的开关频率×100 kΩ。设计中选用开关频率700 MHz，计算得应接电阻阻值为71．5 kΩ。
3．4延时启动
两芯片均有慢启动和输出输入使能控制功能。通过在脚SS／EN上连接不同容值的电容，可以获得不同的慢启动时间。尽管有专门的计算公式可以进行计算，但这里设计可以利用TI为专门电源设计推出的软件swift desig-ner，可以为设计提供很大的方便。swift designer提供一系列的电源芯片支持设计，包括对TPS54312和TPS54616的支持。
在swift designer中设置参数，然后按“GO”，软件即能自动按照要求的参数选择电源芯片和搭建好外围电路。设参数为：输出电压1．2V，输出电流3A，输入最小电压4．8V，最大5．2V，慢启动时间3 ms，开关频率700 kHz。软件可以自动生成电路图，软件自动选择的电源芯片是TPS54312，同时外围电路已经连接好。
同样修改参数，输出电压3．3V，输出电流6A，输入最小电压4．8V，最大5．2V，慢启动时间6 ms，开关频率700 kHz。同样，这时软件自动生成5V转3．3V的电路图(略)。
在swift designer软件的帮助下，使设计变得灵活和简便。要获得正确的上电次序，设计中还应做一些调整。将TPS5431 2的PWRGD脚接至TPS54616的SS／ENA脚，如图2中原理图所示，同时接成上拉状态。这样，只有当TPS54312输出电压大于1．2 V*90％时，脚PWRGD输出为低，从而使能TPS54616，产生3．3 V的电压输出，从而获得正确的上电次序要求。在TPS54312输出电压没有达到要求时，TPS54616被上拉，不能产生3．3 V输出。这样通过慢启动时间的设置和对使能端引脚的控制两重保险．可以完全确保正确的上电延时和上电次序。同时，我们可以根据不同芯片对上电延时和上电的次序进行灵活调整，满足上电要求。
4．结语
供电模块设计对整个系统实现和系统良好运行意义重大，尤其对一些特殊供电要求的高性能器件而言更是如此。在电源模块的设计中，要综合考虑系统要求，设计灵活性，实现难易程度，成本、效率、封装等相应因素，从而做出全面的、折衷的考虑，以寻求最佳的设计方案。经过在雷达信号处理板上的实际应用，设计满足各项电压、电流和功耗要求，同时由于采用较好的上电次序设计，保证了ADSPTSl01的内核先于IO上电，从而使整个系统稳定性和可靠性得到了较好保证。

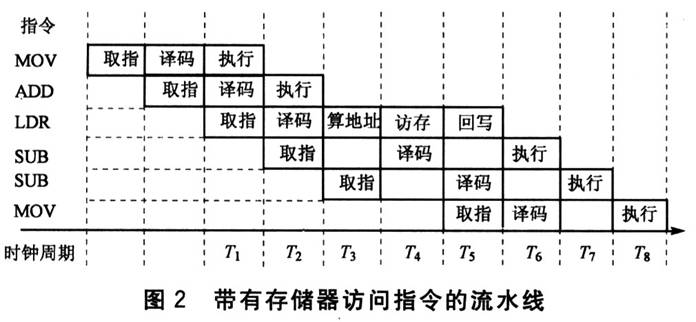

因此流水线的优化问题主要应从两方面考虑：

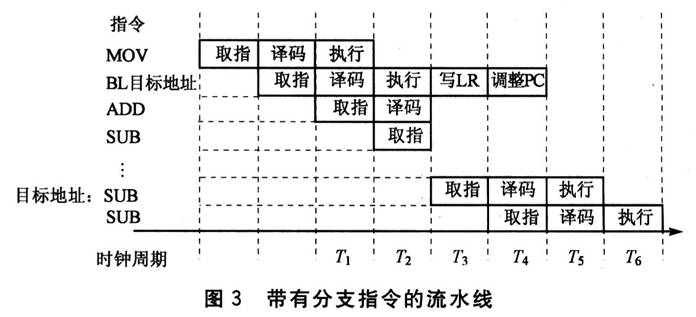

①通过合并循环等方式减少分支指令的个数，从而减少流水线的浪费；
②通过交换指令的顺序，避免寄存器冲突造成的流水线停滞。
结束语：

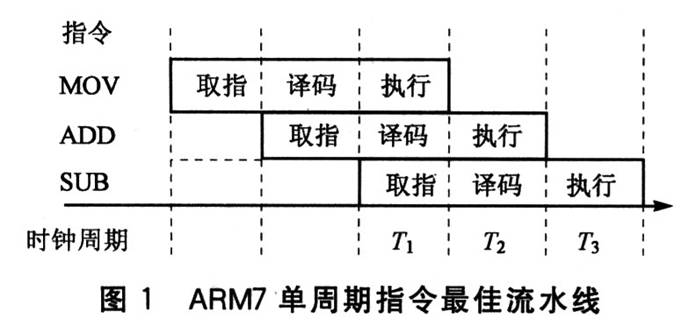

流水线技术提高了处理器的并行性，与串行CPU相比大大提高了处理器性能。通过调节指令序列的方法又能够有效地避免流水线冲突的发生，从而提高了流水线的执行效率。
