MAX195片内含有电容性的数字模拟变换器(DAC)，可对模拟输入进行特有的跟踪和保持，再由逐次逼近寄存器和比较器，在变换时钟CLK的控制下，把模拟输入变换成16位数字代码，通过片内的串行接口输出。芯片内的接口和控制逻辑易与大多数微处理器相连，减少了对外部元件的需求。

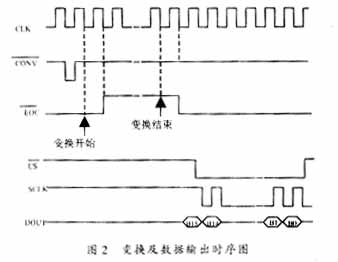

由时序可以看出，在前次变换结束至少经过三个或三个以上时钟周期后，变换在有效后的CLK时钟下降沿开始(MAX195对信号的跟踪/保持、采集需4个CLK周期)。同时，在下一个时钟下降沿变高，待经过9．4μs(CLK为1．7MHz)变换结束后，由高变低，给出变换结束信号，可送去中断或被查询。变换结束由三态串行口DOUT端输出。在变换期间由CLK控制读出数据，也可在两次变换之间由SCLK串行时钟定时读出数据，最高速率可达5Mbps。图2中所示情况为后者，在保持低电平后，在每个SCLK的下降沿，DOUT端按MSB在前的次序输出一位数据，否则，DOUT处于高阻态。
3．MAX195的校准
MAX195在上电时自动进行校准。为了减少噪声的影响，每一个校准试验进行多次并对其结果求平均值。在时钟频率1．7MHz下，校准大约需14000个时钟周期或8．2ms。除了上电校准之外，把拉至低电平将使MAX195暂停工作，使再次回到高电平便启动一次新的校准。
注：只有在上电延迟期间，电源尚未稳定就开始上电校准或电源电压、环境温度及时钟频率发生明显变化时，才建议重新加以校准。

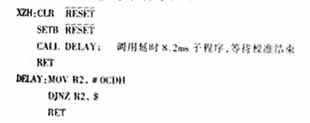

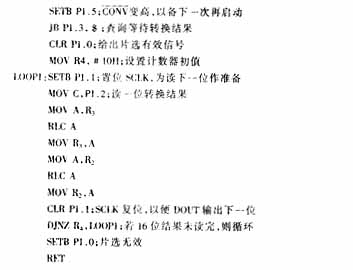

软件校准参考子程序如下：
