在嵌入式系统中，应用涉及μs级的时间计量时，C函数往往无能为力。笔者在移植DES算法到ARM系统的实验过程中，便遇到过要定量评估加密算法耗时多少的问题，发现的确不能用上述常规的C函数解决。经对ARM芯片结构的考察，发现其内置的WatchDog系统是以系统时钟驱动的，定量性能应该很好，区分时间间隔的精细程度也应该足够。于是根据所用ARM芯片的原厂家数据手册中的说明，借用 WatchDog编写了自己的计时函数，使用起来也比较方便。考虑到ARM芯片都带有内置看门狗，笔者觉得这种方法可算是一个不错的“过渡性”解决方案。
1．测量原理
ARM芯片中的看门狗，其原始功能是监视CPU核心运行的某些超时。这些超时的发生，通常是因为干扰和系统错误等造成的程序运行混乱。一旦发生这类情形，看门狗便请求中断服务或发出复位脉冲重启系统。为了达到这样的目的，其计时原理必须独立于系统中的任何进程。实际上，WatchDog是独立的硬件逻辑，其计时脉冲直接取自系统主时钟,因此它与RTC一样具备实时性和独立性，借用看门狗的计时体系来实现高精度时间测量是合理的。

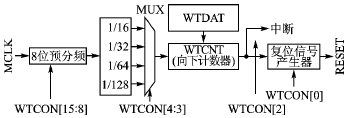

先以实验中用到的S3C44B0X为例（该实验所用的ARM开发板型号为NETARM300），具体谈谈看门狗的工作原理。其原理框图如图1所示，图中MCLK即系统主时钟。
图1 S3C44B0X内嵌看门狗硬件原理框图
从图中可以看出，系统主时钟MCLK经过可编程预分频、可选固定分频后，进入WTCNT（硬件系统的计时计数器，16位）计数。根据器件手册，计数时间间隔t_watchdog=1/(MCLK/(Prescaler value+1)/Division_factor )。式中，参数Prescaler value的取值为0～28-1；Division_factor有16、32、64、128四种取值。如果复位信号输出允许（即WTCON的位0置1），那么一旦计数器WTCNT的计数超过WTDAT允许的范围，看门狗就会将CPU复位。本实验过程中屏蔽掉了这种复位和中断请求功能，仅让它对脉冲计数。
控制寄存器WTCON的有关各位定义图中已给出，其他全为保留位，可全置为0。
至于MCLK具体值的计算，可以查验系统中的晶振参数（频率），读取系统时钟的PLL寄存器（如S3C44B0X的PLLCON）后算得。计算的方法都已在具体ARM芯片手册中给出。
2．测量算法实现和实验结果
按照所需参数设置的看门狗定时器控制寄存器WTCON的值（如前所述），在待测代码段执行之前开启看门狗定时器；等其执行完毕则关闭看门狗定时器，读取WTCNT的值即可算得运行时间。作为一个具体示例，笔者实验中所实现的算法如下：
(1) 计时算法
void my_CountStart() {
rWTCON=((MCLK/1000000-1)<<8)|(2<<3); //1 MHz/64,Watchdog,nRESET,中断禁止
rWTDAT=0xffff;
rWTCNT=0xffff;
rWTCON=((MCLK/1000000-1)<<8)|(2<<3)|(1<<5); //计时开始
}
int my_CountStop() {
int i="0";
rWTCON=((MCLK/1000000-1)<<8)|(2<<3); //计时结束
i=0xffff-rWTCNT;//每16 μs计数一次
return i*16;
}
(2) 应用
int Main() {
my_CountStart();
Des_Go(buf, buf, sizeof(str), key, sizeof(key), ENCRYPT, Is3DES);
encrypt_time=my_CountStop();
}
需要指出： 在改变WTCON的值之前应将原有值保存，待测量完成后再复原WTCON。之所以强调这一点，是因为系统别处很可能在使用看门狗功能。
实验当中，对长度为1 89字节的字符串采用3次DES加密。密钥长度为15位，测得的加密时间为28 832 μs，解密时间为28 896 μs。缩短字符串长度，测得的加密时间基本呈线性变化： 字符串长度为107字节而其他地方不变时，加密耗时16 928 μs，解密耗时16 948 μs；字符串长度为41字节而其他地方不变时，加密耗时7 424 μs,解密耗时7 424 μs。对于相同长度的字符串，密钥长度的改变对加密/解密时间的影响不是很大。
值得一提的是，刚开始实验时，被加密字符串分别取为190字节和75字节，测得耗时分别是34 032 μs和16 928 μs，显然与倍增的关系相差很远。分析程序后发现，原来问题出在加密算法中间的打印语句“Uart_Printf("\ncounting begin...!!!")”上。原来以为它耗时很少，故没有将它从加密算法中移走；移走后再试，耗时大减，分别为29 600 μs和12 496 μs,与字符数倍增、时间倍增的预期基本相符。上面的实验，还使笔者得知该打印语句占用了4 432 μs。稍微修改条件,继续实验： 当上述打印语句的字节数扩充为原来的4倍时，测得该
语句耗时17 728 μs。可见,耗时与打印内容的字节数基本上成正比；另外，这种打印语句与加密/解密算法本身相比，并不是想当然地只占用一点点时间。（上述数据与PC机串口通信波特率的设置无明显关系。实际测试结果为： 波特率由115 200 bps下降到57 600 bps，没有可以察觉到的差别。）
3．测量方法讨论
ARM内置看门狗用作时间度量的适用范围，大体以μs数量级为界。比如，从S3C44B0X的器件特性说明中可知，MCLK在看门狗计时器里的分频比至少是1/16。典型情况下，MCLK＝60 MHz，则看门狗能够分辨的最短时间单元t＝1/（60 MHz/16）＝0.27 μs。统计误差约为t/2，即0.1μs数量级。就μs级的时间测量精度而言，相对误差有可能达到1%~10%；不过，这对很多速度估算的场合来说还是可以接受的。如果被测时间在10 μs以上，那就没有任何问题，可以认为是相当精确的了。
这种思路还可用来实现精确延时，因为它的定时不依赖于指令执行时间（指令执行要受到系统调度等的影响，因而有很多不确定因素），而取决于对主时钟的硬件分频计数。
